Maszyna FRP Technology

Maszyna do produkcji krat pomostowych z żywic poliestrowych posiada wiele cech, dzięki którym uzyskuje przewagę nad obecnie stosowanym sposobem wykonywania krat w sposób ręczny. Zaletami maszyny są między innymi:

• Minimalizacja udziału czynnika ludzkiego w procesie produkcyjnym
• Zwiększenie wydajności produkcji
• Zwiększenie jakości produktu

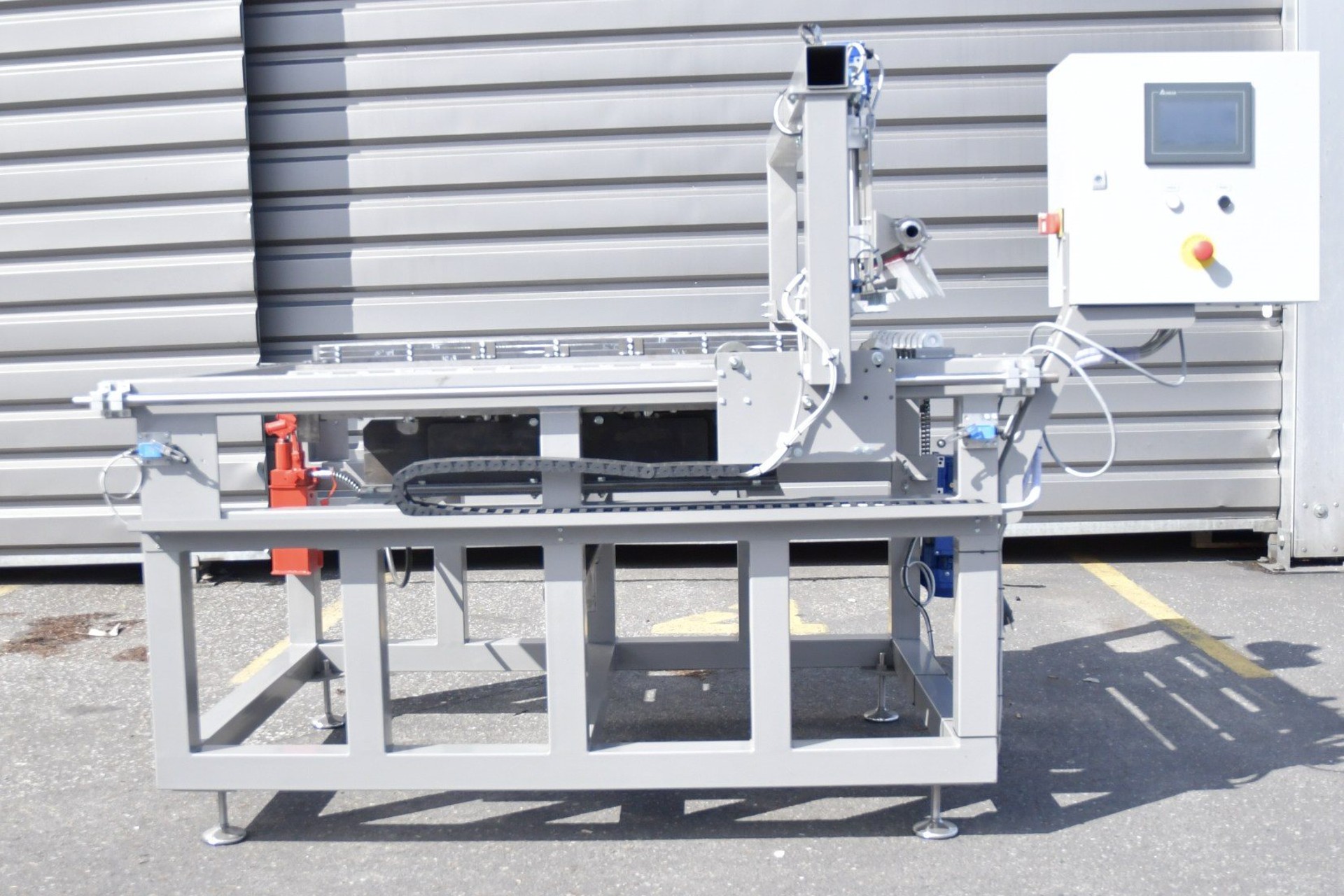

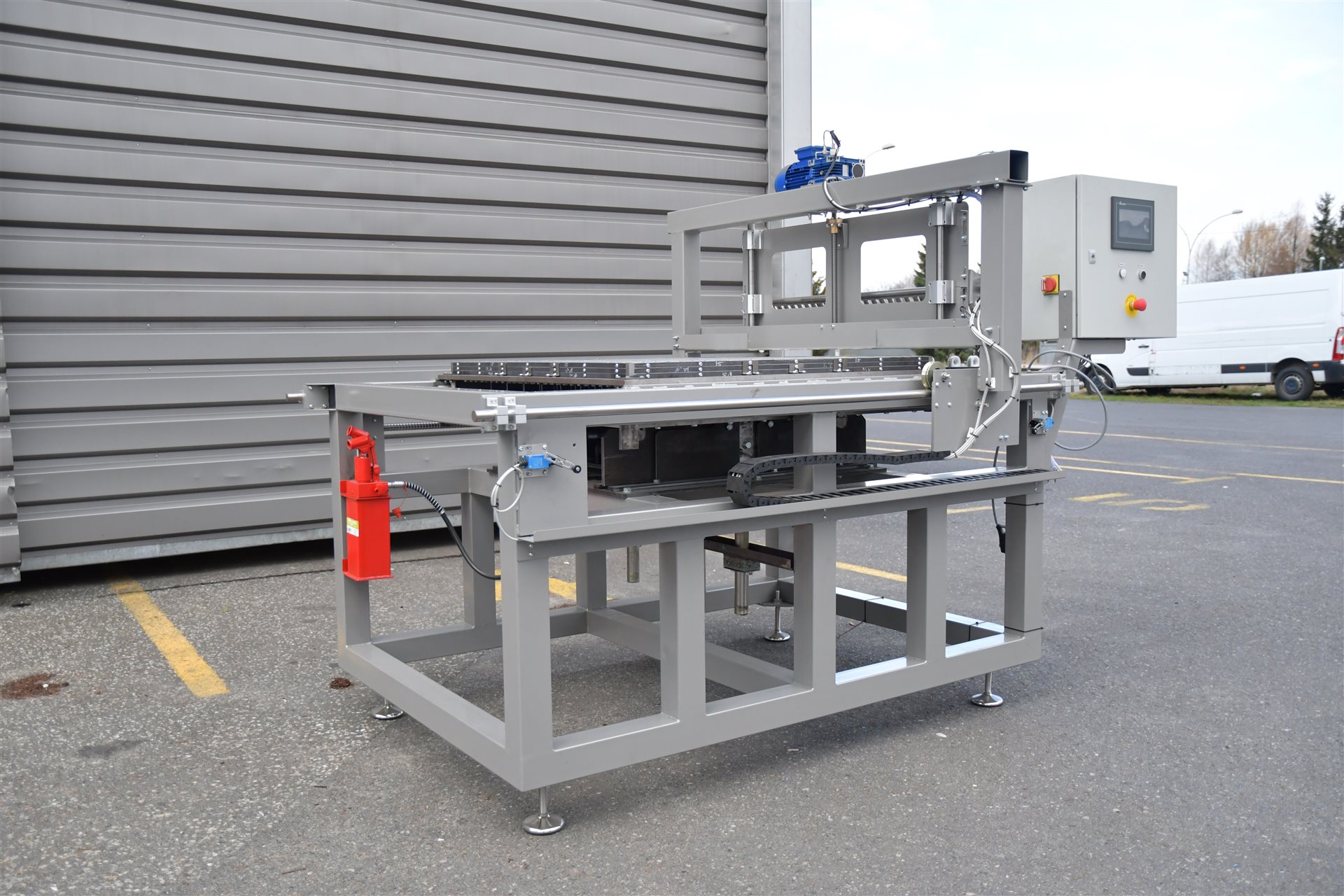

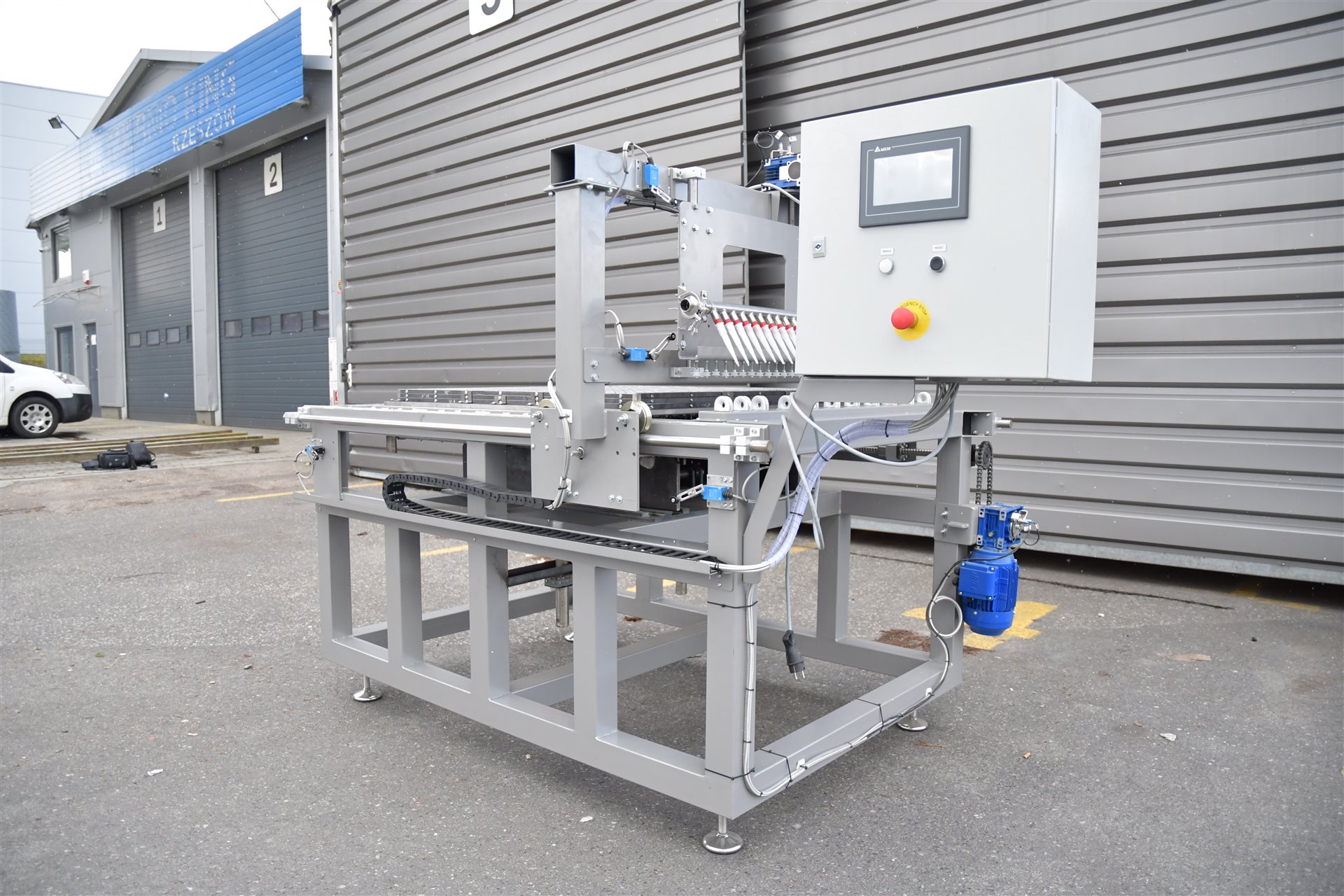

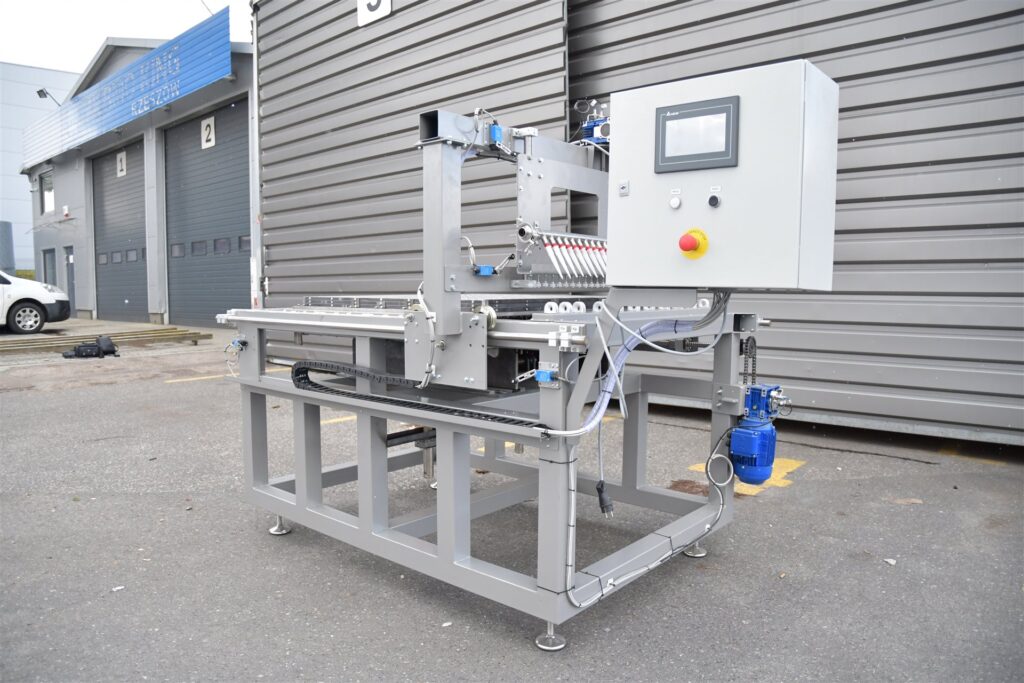

Maszyna charakteryzuje się automatycznym rozkładaniem włókna szklanego, dozowaniem żywicy do formy, posiada hydrauliczny mechanizm wypychania kraty z formy oraz układ wymiany ciepła.

Etap rozkładania włókna skrócono do minimum poprzez rozprowadzenie wszystkich rowingów (sznurków włókna szklanego) w jednym kierunku na całej formie kraty w tej samej chwili. Odbywa się to dzięki przejezdnej bramie, która przeciąga nad formą kraty rowingi z położenia początkowego do końcowego. Na bramie maszyny został zamontowany mechanizm rozciągania rowingów który pozwala na odpowiednie rozmieszczenie sznurków włókna szklanego, zachowując zadane odległości od sąsiednich sznurków. Rowingi rozprowadza się w dwóch kierunkach formy kratownicy co powoduje uzyskanie odpowiedniego stosunku obu komponentów materiału kompozytowego tj. sznurków włókna szklanego oraz żywicy poliestrowej.

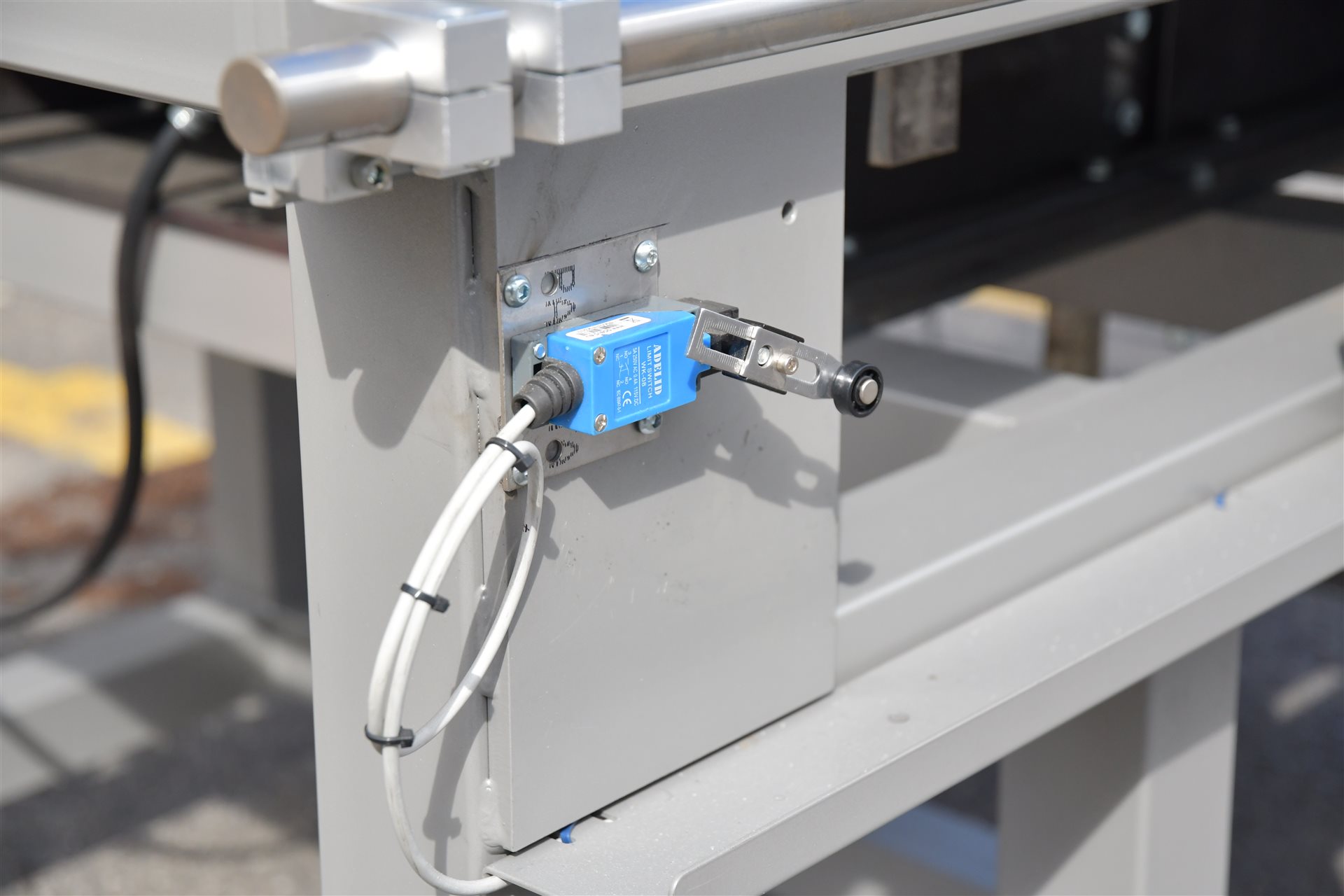

Rozprowadzenie sznurków włókna szklanego w drugim kierunku poprzedzone jest obrotem formy kraty o 90°. Zastosowanie takiej techniki rozkładania rowingów pozwala zastosowanie w maszynie jednej bramy przejezdnej z którą związane są mechanizmy rozciągania rowingów, zespoły napędowe oraz prowadnice liniowe bram, a także elementy automatyki w postaci czujników oraz enkoderów będącymi nieodzowną częścią wyposażenia maszyny.

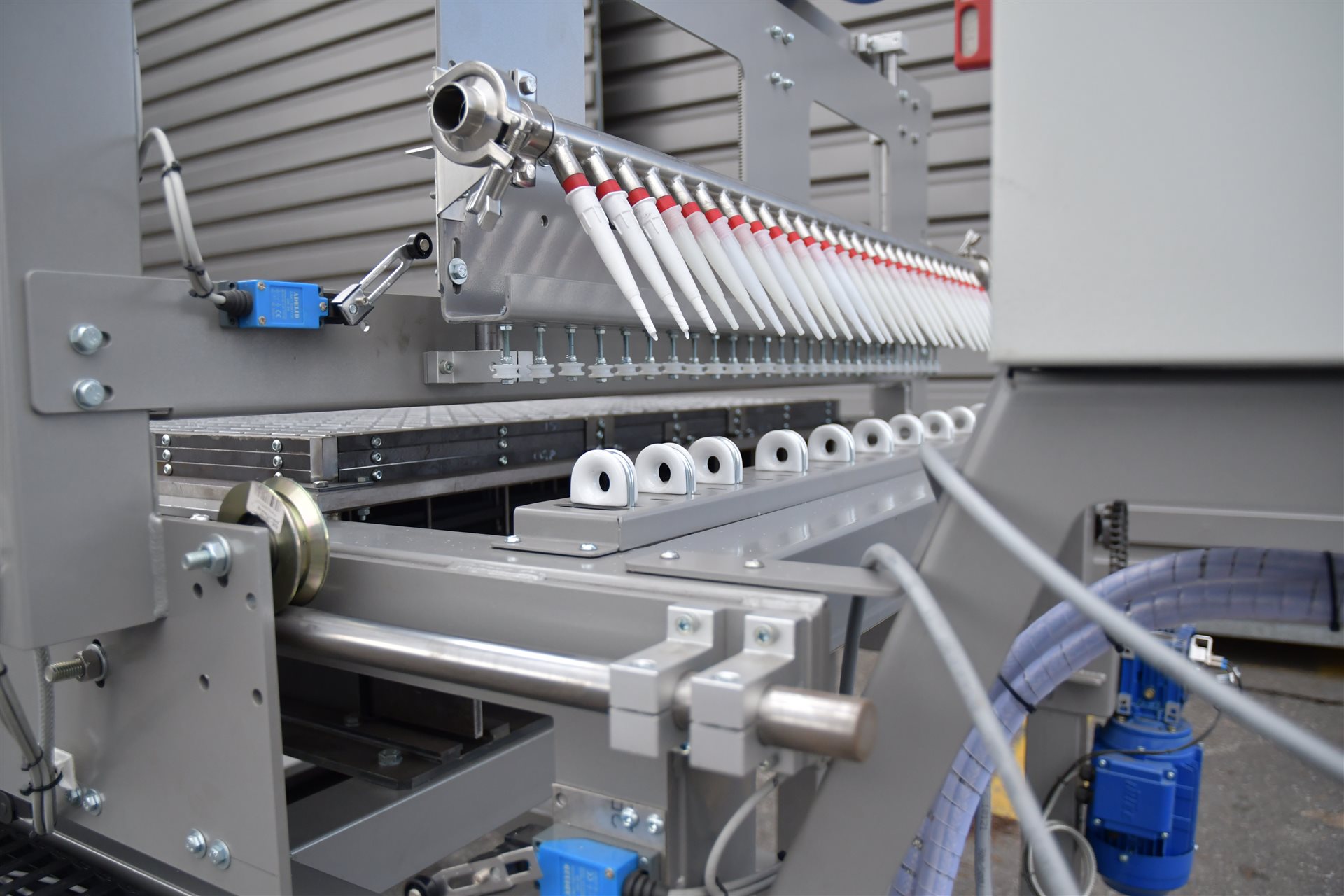

Po Etapie rozłożenia włókna szklanego w formie kraty, maszyna wykonuje etap dozowania żywicy do formy. Dozowanie żywicy odbywa się przy użyciu bramy przejezdnej, która dodatkowo wyposażona jest w mechanizm dozowania. Mechanizm zakończony jest kolektorem z dyszami dozującymi, które dozują żywicę poliestrową do formy wykonywanej kraty pomostowej. Kolektor z dyszami dozującymi odpowiada szerokości formy kraty, której efektem jest zalewanie całej szerokości formy kraty w jednym czasie co zapewnia jednorodną strukturę lepiszcza poprzez kaskadowe sieciowanie żywicy poliestrowej, co ogranicza powstawanie obszarów niejednorodności jak na przykład przylepień lepiszcza.

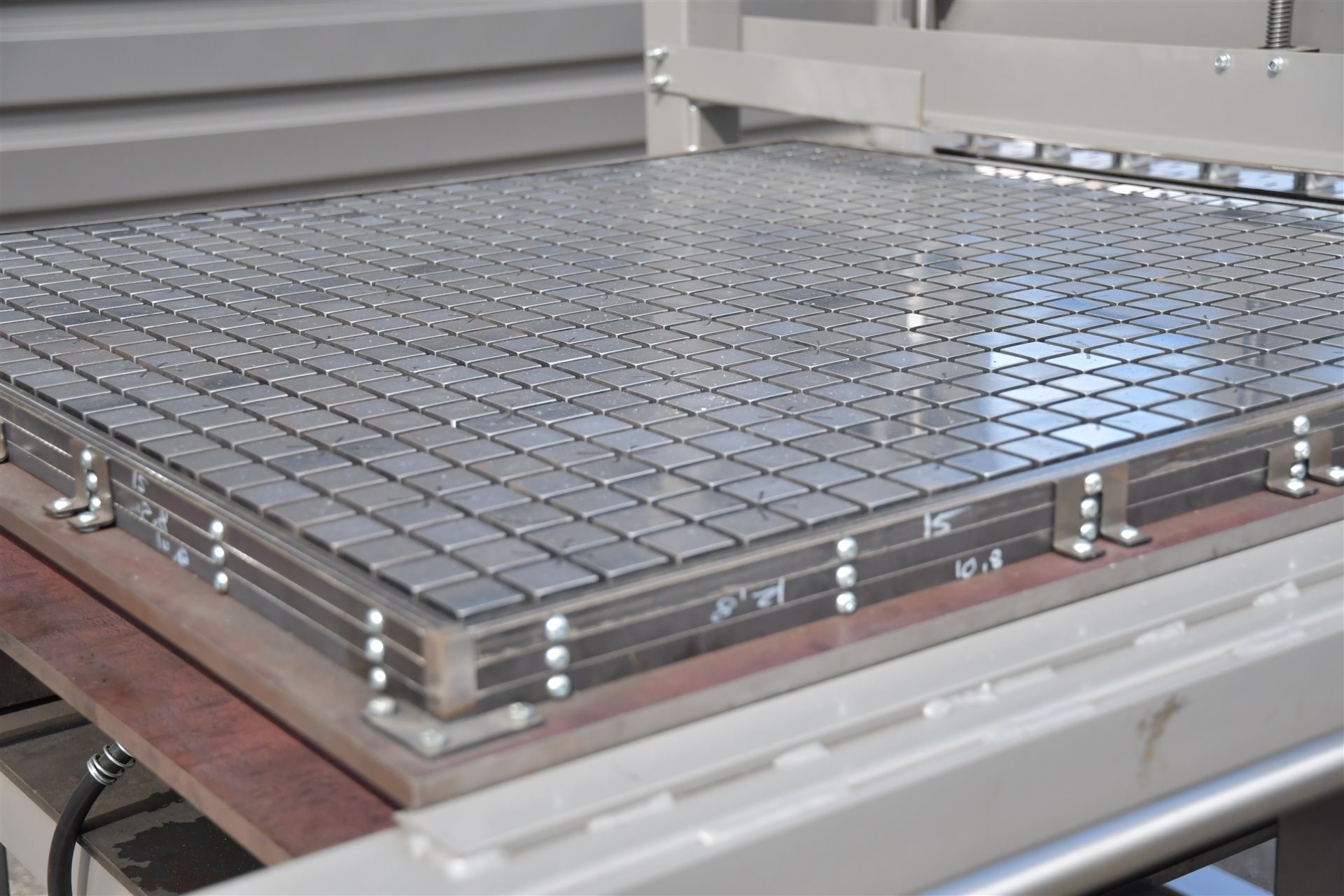

W celu przyspieszenia procesu utwardzania żywicy poliestrowej wykorzystano układ wymiany ciepła, który zamontowany jest pod płytą główną formy kratownicy. Rozprowadzony przewód grzewczy pod płytą na skutek przenikania ciepła przekazuje temperaturę pomiędzy obiektami.

Ostatnim krokiem podczas wykonywania kraty pomostowej jest jej usunięcie z formy. Wykorzystuje się do tej czynności hydrauliczny mechanizm wyposażony w krzywkowo – toczny mechanizm, który zapewnia uzyskanie dużej siły działania oraz precyzję ruchu. Mechanizm jest uruchamiany przy pomocy cylindra hydraulicznego, którego wysuw powoduje przesunięcie suwaków, a tym samym ruch pionowy płyty oporowej formy kratownicy. Płyta oporowa zaś bezpośrednio współpracuje z wypychaczami znajdującymi się w płycie głównej formy, co prowadzi do wypychania gotowej kraty z formy.

Podsumowując, kratownice z żywic nienasyconych są innowacyjnym rozwiązaniem, które oferuje wiele zalet. Wytrzymałość, lekkość, odporność na korozję, elastyczność projektowania, zrównoważony charakter i wyższa wydajność czynią je atrakcyjnym materiałem w wielu dziedzinach przemysłu. Ich wszechstronne zastosowanie i możliwość tworzenia niestandardowych konstrukcji sprawiają, że kratownice z żywic nienasyconych są dobrym wyborem dla projektów o wysokich wymaganiach technicznych i estetycznych. Dzięki wykorzystaniu maszyny FRP Technology możliwe będzie usprawnienie procesu produkcji lekkich, wytrzymałych i odpornych na czynniki zewnętrzne podestów, które zastąpią najczęściej wykorzystywane stalowe odpowiedniki.
